2013年超細(xì)鐵粉行業(yè)工藝技術(shù)分析
本文導(dǎo)讀:超細(xì)鐵粉的微乳液法是在微乳液體系中采用有機(jī)強(qiáng)還原劑還原FeCl2等低價(jià)鐵鹽, 然后將水、有機(jī)物及其他懸浮物去除, 經(jīng)真空干燥, 用磁懸浮選出鐵微粒。
由水霧化和還原工藝相結(jié)合所得的QMP 和Domfer 鐵粉中,具有相當(dāng)比例的多孔顆粒,因而它們的性能介于還原鐵粉和水霧化鐵粉之間。還原鐵粉與水霧化鐵粉相比,具有較低的松裝密度、較高的壓制性。水霧化鐵粉純度高、壓縮性高,為高密度、抗動(dòng)應(yīng)力結(jié)構(gòu)零件的上佳原料。工業(yè)鐵粉的應(yīng)用汽車零件制造業(yè)是粉末冶金機(jī)械零件的最大用戶,占其 的60%~72%,占所有鐵粉耗用量的50%左右。鐵粉也是發(fā)展高效電焊條的重要原料,其耗用量占鐵粉總耗用量的10%左右。鐵粉消耗于其他方面的應(yīng)用,諸如火焰切割、磁力探傷、脫氣物料、靜電復(fù)印顯影劑用載體、人體熱敷袋、合金 添加元素、催化劑、蓄電池電極、食品增鐵劑和谷物選種等,近年來得到迅速發(fā)展。火焰切割、磁力探傷、脫氣物料、靜電復(fù)印顯影劑用載體、人體熱敷袋、合金添加元素、催化劑、蓄電池電極、食品增鐵劑和谷物選種等,近年來得到迅速發(fā)展。
1 超細(xì)鐵粉的制備
1.1 化學(xué)法
1.1.1 氣相還原法
氣相還原法一般是將FeCl2 等鐵鹽在高溫下蒸發(fā), 然后用H2 或NH3還原劑進(jìn)行還原來制備超細(xì)鐵粉。反應(yīng)過程分為鐵鹽脫水、蒸發(fā)以及氣相還原三個(gè)步驟。氣相還原法中鐵瞬間成核, 成核溫度低,鐵粉粒徑小, 粒度分布集中, 可以生產(chǎn)質(zhì)量較高的納米級(jí)超細(xì)鐵粉; 但因其在氣相時(shí)反應(yīng), 反應(yīng)過程精細(xì), 容易受裝置等的影響, 穩(wěn)定性不好, 目前尚未見大批量生產(chǎn)。利用氣相還原法制備了a- Fe, 即蒸發(fā)FeCl2晶體粉末, 在熱管爐中加熱氣相,并用H2或NH3作還原劑制備超細(xì)a- Fe 粉末。
1.1.2 固相還原法
固相還原法一般指的是在H2氣氛下, 將FeC2 O4•2H2 O 或FeOOH 等前驅(qū)體或鐵的氧化物分解、還原來制備超細(xì)鐵粉。以從鐵鹽溶液中沉淀析出的FeC2 O4•2H2 O作為前驅(qū)體, 經(jīng)熱分解、氫氣還原和表面鈍化處理后, 制取了長徑約50nm 的橢球或短棒狀a- Fe 金屬磁粉。這種工藝的特點(diǎn)是采用純化學(xué)試劑, 過程簡潔, 易操作, 設(shè)備投資少, 成本低, 在實(shí)際工業(yè)生產(chǎn)上將會(huì)有很好的前景。
1.1.3 液相還原法
溶液中的金屬鐵鹽( 主要是Fe(Ⅱ) 和Fe(Ⅲ)鹽) 在強(qiáng)還原劑( 如KBH4、NaBH4) 等的作用下, 還原為單質(zhì)金屬鐵粒子。用FeSO4和FeCl3 與過量的NaBH4 反應(yīng), 還原制得的零價(jià)鐵顆粒90% 在納米級(jí)尺度范圍內(nèi)。以三乙基硼氫化鈉為原料, 甲苯為溶劑, 聚乙烯吡咯烷酮( PVP) 為分散劑成功制得粒徑約50 nm 的鐵微粒。該法可在較低的溫度下制備非晶態(tài)的納米鐵磁粒子, 并且硼在合金中共沉積, 有利于非晶態(tài)結(jié)構(gòu)的穩(wěn)定。
1.1.4 羰基法
羰基鐵粉的制取方法一般分為普通熱分解法和激光熱分解法。普通熱分解法是讓Fe( CO)5在一定溫度下直接分解制取鐵粉, 分解方程式如下:Fe( CO) 5= Fe+ 5CO。采用在有保護(hù)性液體( 即載液) 與分散劑存在的條件下, 熱分解羰基鐵來制取納米級(jí)金屬鐵顆粒。這樣不僅可以避免顆粒長大, 而且還可防止顆粒被氧化。但Fe( CO) 5 通過普通熱分解得到的鐵粉平均粒徑較大, 純度不高, 所以現(xiàn)在一般采用激光熱解法制備羰基鐵粉。激光熱解法的原理是利用連續(xù)激光流動(dòng)體系, 將羰基化合物Fe( CO) 5裂解來制備超細(xì)鐵粉。但由于羰基法系統(tǒng)成本較高, 且Fe( CO) 5為有毒易爆物質(zhì), 整個(gè)工藝流程的操作復(fù)雜, 這些阻礙了羰基法的應(yīng)用普及。
1.1.5 微乳液法

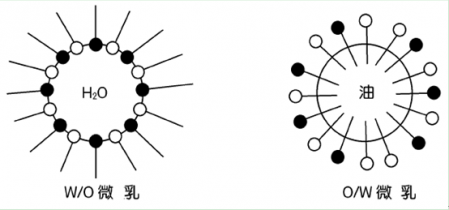

微乳液結(jié)構(gòu)中質(zhì)點(diǎn)大小或聚集分子層的厚度接近納米級(jí), 從而為納米材料的制備提供了有效反應(yīng)器。透明的水滴在油中或油滴在水中形成的單分散體系散質(zhì)點(diǎn)直徑為5~ 100 nm, 其結(jié)構(gòu)如下圖所示。
超細(xì)鐵粉的微乳液法是在微乳液體系中采用有機(jī)強(qiáng)還原劑還原FeCl2等低價(jià)鐵鹽, 然后將水、有機(jī)物及其他懸浮物去除, 經(jīng)真空干燥, 用磁懸浮選出鐵微粒。其中w / o 型微乳液法或o/ w 型反向微乳液法是制備包裹型超細(xì)鐵粉的一種有效而簡便的方法。微乳液法制備的納米粉末顆粒均勻, 并且通過調(diào)節(jié)微乳液組成可調(diào)整產(chǎn)品粒徑, 成本較低, 產(chǎn)率較高,易實(shí)現(xiàn)工業(yè)化生產(chǎn)。
微乳液系示意圖
1.1.6 電解法
用高度拋光的不銹鋼作陰極, 工業(yè)純鐵或低碳鋼做陽極, 它們的材料可為黑色金屬廢料, 如軋鋼鐵鱗、低品位礦石、鋼、鑄鐵、海綿鐵壓塊等; 電解液為氯化物或硫酸鹽的水溶液; 電流通過電解槽產(chǎn)生鐵離子并被沉積在陰極上, 由此使靠近陰極面的金屬離子被耗盡而引起離子的遷移, 從而繼續(xù)用從陽極材料獲得的金屬離子供給電解槽, 這樣在陰極板上就沉積海綿狀或固體狀物質(zhì)而不斷地制造粉末。粉末由彎曲板定時(shí)刮取采集。
1.1.7 冷凍干燥法
冷凍干燥法是近年來開發(fā)出來的新型制備無機(jī)材料的方法, 其原理是先使干燥的溶液噴霧在冷凍劑中冷凍, 然后再在低溫低壓下真空干燥, 將溶劑升華除去, 就可以得到相應(yīng)物質(zhì)的超微顆粒。從熔融鐵鹽出發(fā), 凍結(jié)后需要進(jìn)行分解, 最后得到超細(xì)鐵粉。
1.2 物理法
1.2.1 等離子體物理化學(xué)法
1. 普通等離子體法。在真空容器中, 充給定壓氣體, 利用高溫?zé)嵩串a(chǎn)生等離子體, 將純鐵工件加熱、熔化, 在高溫下鐵迅速蒸發(fā)。同時(shí)等離子體又與熔化金屬發(fā)生物理化學(xué)反應(yīng), 促使鐵水蒸發(fā)。鐵蒸汽經(jīng)循環(huán)泵輸送到集粉器中冷凝、沉積, 再經(jīng)穩(wěn)定化處理后, 即可獲得納米鐵粉。
2. 直流電弧等離子體法。用電弧等離子體作為加熱源批量生產(chǎn)金屬粉末技術(shù)是Wada 首先嘗試的,但此裝置很難長時(shí)間穩(wěn)定運(yùn)轉(zhuǎn), 超細(xì)粉的產(chǎn)量受到一次性投料量的限制。曾用該方法發(fā)展了一種連續(xù)生產(chǎn)金屬超細(xì)粉的裝置。用該方法生產(chǎn)金屬超細(xì)粉時(shí), 生產(chǎn)率與氣氛中的氫氣比例、電弧參數(shù)、金屬熔點(diǎn)、蒸汽壓、熔球表面的氧化程度等有關(guān)。為了提高產(chǎn)率,利用斜陰極和鎢鐵混合物作為原料連續(xù)制備超細(xì)鐵粉。
3. 活性氫熔融金屬反應(yīng)法。含有氫氣的等離子體與金屬鐵間產(chǎn)生電弧, 使鐵熔解, 而被電離活化的氫飽和溶解于熔融的鐵中并發(fā)生反應(yīng)后釋放。熔融的鐵經(jīng)強(qiáng)制蒸發(fā)冷凝后, 在氣體中形成鐵的超微粒子。M.U da 發(fā)展的活性氫等離子體--金屬反應(yīng)法是一種有實(shí)用價(jià)值的方法, 這種方法用電弧熔化金屬, 在壓力接近一個(gè)大氣壓的氫氣加氦氣的混合氣氛中進(jìn)行蒸發(fā)。采用H2- H2O 還
原法, 在450℃的溫度下, 先后通入N2、H2- H2O 和H2, 冷卻后通入N2進(jìn)行鈍化, 制得粒徑分布在10~30 nm 的針形鐵晶粒。制備時(shí)鐵微粒的產(chǎn)量隨等離子體中氫氣濃度的增加而上升。
1.2.2 蒸發(fā)法
1. 蒸發(fā)凝聚法。又稱低壓凝聚法, 是在超真空( < 10-4Pa) 蒸發(fā)室內(nèi)引入低壓( 1~10-4Pa) 的惰性氣體( 氦氣或氬氣) , 將金屬鐵加熱, 使之氣化蒸發(fā)產(chǎn)生原子霧, 原子霧再與惰性氣體碰撞失去能量, 驟冷后形成納米級(jí)鐵顆粒。在高真空( < 2×10-5Pa) 的蒸發(fā)腔內(nèi)通入高純的氬氣( 純度為99.99%) , 以金屬鉬為熱源對(duì)金屬鐵進(jìn)行加熱蒸發(fā),然后對(duì)顆粒表面進(jìn)行長時(shí)間的鈍化處理。由此制成的納米鐵顆粒呈球形, 平均粒徑為10 nm, 且在空氣中表現(xiàn)穩(wěn)定, 沒有發(fā)生進(jìn)一步的氧化。
2.真空蒸發(fā)法。在真空中使金屬蒸發(fā), 然后將其蒸汽冷卻和凝結(jié), 這種得到金屬超細(xì)粉末的方法稱為真空蒸發(fā)法。這種方法所得到的金屬粉末一般粒度均勻、分布窄。要是采用流動(dòng)油液面上的真空蒸發(fā)法, 讓高真空中蒸發(fā)的金屬原子在流動(dòng)的油液面上形成超微粒子, 則分散性更好。這種方法制備的超細(xì)粉粒度分布集中、顆粒均勻, 但在工業(yè)生產(chǎn)中真空環(huán)境難于實(shí)現(xiàn)。
1.2.3 濺射法
利用濺射現(xiàn)象代替蒸發(fā)來制備高熔點(diǎn)的超細(xì)鐵粉。主要分為離子濺射( 在電場力的作用下, 離解Ar2 或H2, 用Ar+或H+轟擊陰極靶材, 在低壓惰性氣氛中形成納米鐵粒子) 、等離子體濺射( 利用等離子體濺射固體靶材后使鐵原子成核, 并可控制粒子生長) 和激光侵蝕( 用高功率激光侵蝕固體鐵的表面, 氣化離子) 。通過在不同的濺射角進(jìn)行收集以得到不同粒徑和不同結(jié)構(gòu)的高純超細(xì)粉末。用氧化鋁隔離鐵制成靶, 再把鐵和氧化鋁同時(shí)濺射到同一襯底上, 可得到納米級(jí)鐵微粒。這種方法的缺點(diǎn)是產(chǎn)額不高, 其主要原因是陰極上被濺射的區(qū)域很小。采用環(huán)形靶作陰極, 通過選擇靶的半徑和調(diào)整陽極與靶的垂直距離來確定入射角, 從而可以在整個(gè)靶環(huán)上形成濺射, 可提高一定的產(chǎn)額。但是濺射法需要在真空中進(jìn)行, 所以工業(yè)化生產(chǎn)有一定困難。
1.2.4 高能球磨法
利用球磨機(jī)的轉(zhuǎn)動(dòng)或振動(dòng), 使硬球?qū)υ线M(jìn)行強(qiáng)烈的撞擊、碾磨和攪拌, 把粉末粉碎為超細(xì)微粒的方法。這種方法一般用于高熔點(diǎn)的金屬或合金的制備, 產(chǎn)量高, 工藝簡單。但由于粉末在磨球的沖擊下, 多次反復(fù)地變形、斷裂、焊合, 不斷產(chǎn)生新的表面, 微粒容易粘結(jié)和氧化, 粉末粒度和純度不易控制。因此, 這種方法目前一般用于對(duì)產(chǎn)物粒度和純度要求不高, 產(chǎn)量較大的工業(yè)生產(chǎn)中。
1.2.5 霧化法
1.氣霧化法。該法是霧化真空熔煉爐中的金屬液采用高壓氮?dú)猓?或氬氣) 。與水霧化不同的是此法可生產(chǎn)球狀粉末粒子, 冷卻速度可達(dá)10 ℃ / s。在氣霧化的基礎(chǔ)上又引申出超聲波加載于霧化用氣源中, 以便制得更細(xì)、分布更均與的鐵粉。
2.真空霧化法。該方法所用裝置與氣霧化法的真空熔煉爐有所不同, 前者是一種高15 cm、內(nèi)徑3m 的大型裝置, 霧化過程是通過虹吸噴釋壓( 介質(zhì)為氬氣) 進(jìn)行。
3. 離心霧化法。此法以自熔耗電極為原料, 邊熔邊滴邊霧化。霧化過程發(fā)生在兼作電極的高速旋轉(zhuǎn)坩堝的離心散射上。另外, 這種方法也有以電子束為熱源來熔化金屬的。
