粘結(jié)釹鐵硼符合“短小輕薄”化發(fā)展趨勢(shì)
本文導(dǎo)讀：相比之下，粘結(jié)釹鐵硼磁體更適合于下游行業(yè)“短小輕北化的發(fā)展特征和態(tài)勢(shì)，因而目前大量應(yīng)用于對(duì)性能要求較高、尺寸公差孝外形不規(guī)則的各種微型尺寸電機(jī)領(lǐng)域，如硬盤驅(qū)動(dòng)器、光盤驅(qū)動(dòng)器以及汽車、數(shù)碼產(chǎn)品、各種音像器材、工廠自動(dòng)化、辦公設(shè)備和家用電器中的微特電機(jī)等。
粘結(jié)釹鐵硼是以釹鐵硼永磁粉末與粘結(jié)劑經(jīng)混合、成型、固化制備而成的永磁體。具體而言，先將熔煉后的合金通過快速凝固工藝制成磁粉，然后與粘結(jié)劑混合，再通過壓縮方法進(jìn)行成型，后通過固化達(dá)到一定的致密度，此外為增加產(chǎn)品的抗氧化能力，通常還需對(duì)產(chǎn)品進(jìn)行表面防銹處理。

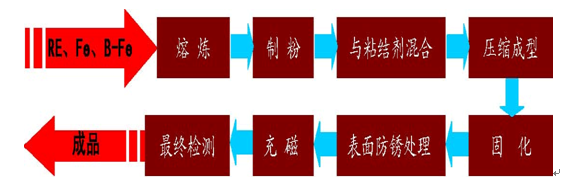

粘結(jié)釹鐵硼永磁材料的工藝流程
與其他永磁體相比，粘結(jié)釹鐵硼具有如下特征：
一是成型性好，易于制成形狀復(fù)雜的磁體，如薄壁環(huán)、瓦型等異型磁體和細(xì)長磁體等，且工藝簡單，適于快速和大量生產(chǎn)；
二是尺寸精度高，成型后不需要再進(jìn)行外形加工即可應(yīng)用；
三是磁性能好于其他粘結(jié)類磁休，其最大磁能積比鐵氧體粘結(jié)永磁相高10 倍左右；
四是同燒結(jié)稀土永磁體相比，機(jī)械性能好，不易產(chǎn)生裂縫或爆角等；
五是易于進(jìn)行磁體的徑向取向和多極充磁，所以常用做多極環(huán)（如24 極、36 極等），特別適合高性能小型電機(jī)使用；
六是磁體各部分的性能均勻性好，各磁體間的性能一致性好。
粘結(jié)釹鐵硼與其他釹鐵硼性能對(duì)比
各類磁體 | 剩磁 T | 內(nèi)稟矯頑力kA/m | 最大磁能積MGOe | 可逆溫度系數(shù)%/℃ | 密度g·cm-3 | 最高使用溫度℃ |
鋁鎳鈷 | 0.8~1.4 | 40~159 | 1~11 | -0.02~-0.03 | 7.0~7.3 | 500 |
鐵氧體 | 0.2~0.44 | 159~358 | 1~4.5 | -0.18~-0.09 | 4.8~5.0 | 400 |
燒結(jié)釹鐵硼 | 1.35-1.46 | 955-1900 | 45-50 | -0.1~0.18 | 7.5-7.6 | 180-200 |
釤鈷1∶5 型 | 0.85~1.05 | 1194~2388 | 16~26 | -0.04~-0.05 | 8.3~8.5 | 250 |
釤鈷2∶17 型 | 1~1.14 | 1194~2388 | 22~32 | -0.03 | 8.1~8.3 | 350-450 |
資料來源：中企顧問網(wǎng)整理
由此可見，相比之下，粘結(jié)釹鐵硼磁體更適合于下游行業(yè)“短小輕薄”化的發(fā)展特征和態(tài)勢(shì)，因而目前大量應(yīng)用于對(duì)性能要求較高、尺寸公差小、外形不規(guī)則的各種微型尺寸電機(jī)領(lǐng)域，如硬盤驅(qū)動(dòng)器、光盤驅(qū)動(dòng)器以及汽車、數(shù)碼產(chǎn)品、各種音像器材、工廠自動(dòng)化、辦公設(shè)備和家用電器中的微特電機(jī)等。
全球粘結(jié)釹鐵硼磁體需求結(jié)構(gòu)
下游 | 份額（億元） | 占比 |
計(jì)算機(jī)（DVD光驅(qū)、硬盤) | 18.3 | 61% |
電子工業(yè)（信息、數(shù)據(jù)、家電等） | 2.7 | 9% |
辦公自動(dòng)化設(shè)備(打印機(jī)、復(fù)印機(jī)等） | 2.4 | 8% |
汽車（微電機(jī)） | 2.1 | 7% |
器具（電動(dòng)玩具、工具等） | 1.8 | 6% |
其它 | 2.7 | 9% |
合計(jì) | 30 | 100% |
資料來源：中企顧問網(wǎng)整理
而燒結(jié)釹鐵硼磁體因磁性能強(qiáng)、尺寸公差較大，更多應(yīng)用于對(duì)磁能積要求很高、但對(duì)精度要求不高、尺寸較大的電機(jī)領(lǐng)域，如大中型電動(dòng)機(jī)、風(fēng)力發(fā)電機(jī)、音圈馬達(dá)、磁選機(jī)、高保真揚(yáng)聲器和核磁共振成像儀等。
