液晶面板產業基本概念簡介
本文導讀：液晶面板主要由液晶組件和背光模組兩部分構成。液晶組件從結構上說，屬于平板顯示器件，其基本結構呈多層的平板形。
1、液晶面板產業鏈
TFT-LCD產業鏈包括上游薄膜晶體管液晶顯示器用各種材料，中游面板、組件以及下游電子產品應用三部分。近年，隨著液晶電視、筆記本電腦、平板電腦以及顯示器的需求不斷上升，液晶面板行業迎來了快速增長期。TFT-LCD在替代TN-LCD和STN-LCD后，已成為當前液晶顯示技術的主流標準。

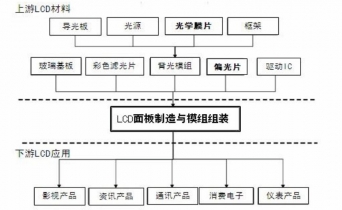

液晶面板產業鏈
我國TFT-LCD產業鏈?zhǔn)Ш猬F(xiàn)象嚴重。我國擁有龐大的下游電子產品市場，對TFT-LCD面板存在巨大需求，近年隨著京東方和華星光電高世代面板線的相繼投產，中游面板及組件環節正在迎頭趕上。目前，我國上游材料產業發展明顯滯后，部分關鍵材料產量很少，嚴重依賴進口，液晶顯示用光學薄膜對外依賴性強，產業鏈?zhǔn)Ш猬F(xiàn)象嚴重。在LCD產業鏈中，各種不同用途的光學功能薄膜處于產業鏈的最上端，是LCD產品最主要的初始原材料，國內面板產能的大擴張，將為上游原材料行業帶來廣闊的發展空間。
2、液晶面板結構
液晶面板主要由液晶組件和背光模組兩部分構成，典型液晶顯示器件基本結構如圖所示。液晶組件從結構上說，屬于平板顯示器件，其基本結構呈多層的平板形。不同類型的液晶組件其部分部件可能會有不同，但是所有液晶組件都可以認為是由兩片光刻有透明導電電極的基板，夾持一個液晶層，封裝成一個扁平盒，再在外表面貼裝上偏光片等構成。

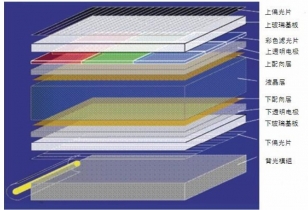

液晶面板整體結構示意圖
由于LCD面板本身不具發光特性，因此，必須在LCD面板上加上一個發光源，方能達到顯示效果。背光模組（BLU）就是提供給LCD顯示器背面光源的關鍵零組件。LCD背光模組主要由背光源、光學膜片、膠粘類制品、絕緣類制品、塑膠框等組成。其中，各類光學膜片是背光模組的關鍵零組件，按其作用主要可以分為反射片、擴散片、增亮膜、導光板、燈管反射罩等。

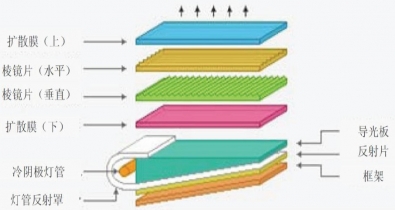

TFT-LCD背光模組結構
光學薄膜主要應用于背光模組。TFT-LCD面板需要背光模組為其提供光源顯示。一般一塊背光模組需要約2張擴散膜（上擴散膜、下擴散膜），1張反射膜和1-2張增亮膜（水平、垂直兩張增亮膜或運用工藝整合在一張增亮膜上）。此外，液晶組件部分還需要2張偏光片（上偏光片、下偏光片）。大尺寸液晶面板（大于9英寸）多采用Open-cell經營模式，即由面板廠商生產Cell，而整機廠商生產背光模組。由于我國液晶電視等整機廠商產能在全球占比較高，因此大尺寸液晶面板用光學薄膜的國內需求很大。
